一、產品簡介
Reke-302W 絕緣子鹽灰密一體機用于檢測電力線路中絕緣子的污穢附著情況，該儀器可一次測量絕緣子鹽密度和灰密度，簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用。電力線路中絕緣子的污穢程度主要通過鹽密度（ESDD）和灰密度的（NSDD）來表征，該儀器同時具備測量鹽密度和灰密度的功能。內置了常用溶液體積、絕緣子型號，方便用戶直接調用，絕緣子型號與表面積支持用戶自定義，增加數據保存功能，可保存十萬組測試數據，本機查看數據，支持U盤導出數據，并配有上位機數據處理軟件，方便用戶在計算機上查看、編輯、導出Excel表格。
二、功能說明
2.1 儀器構成

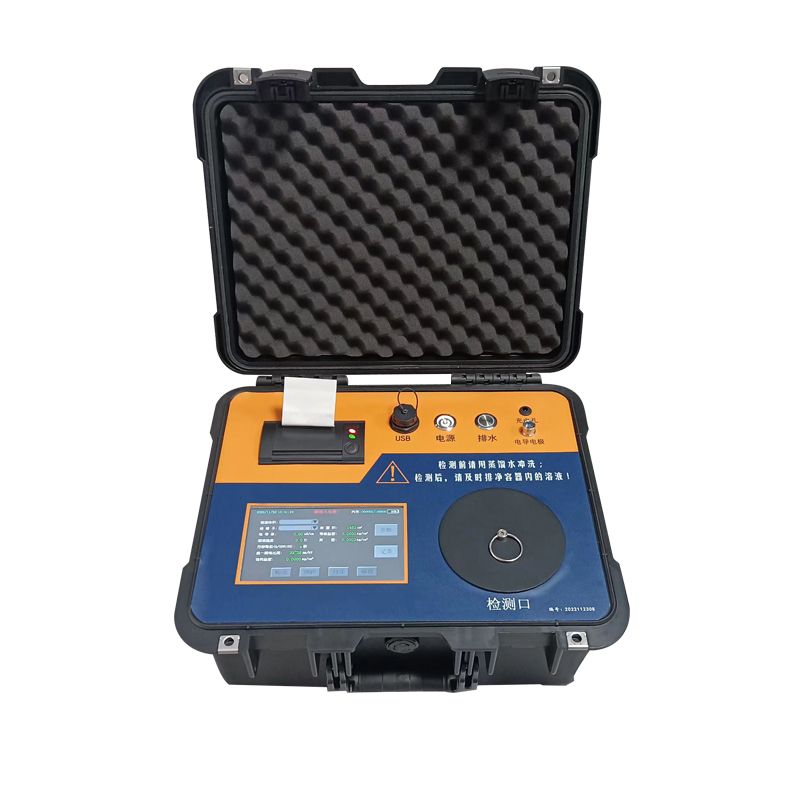

圖2.1

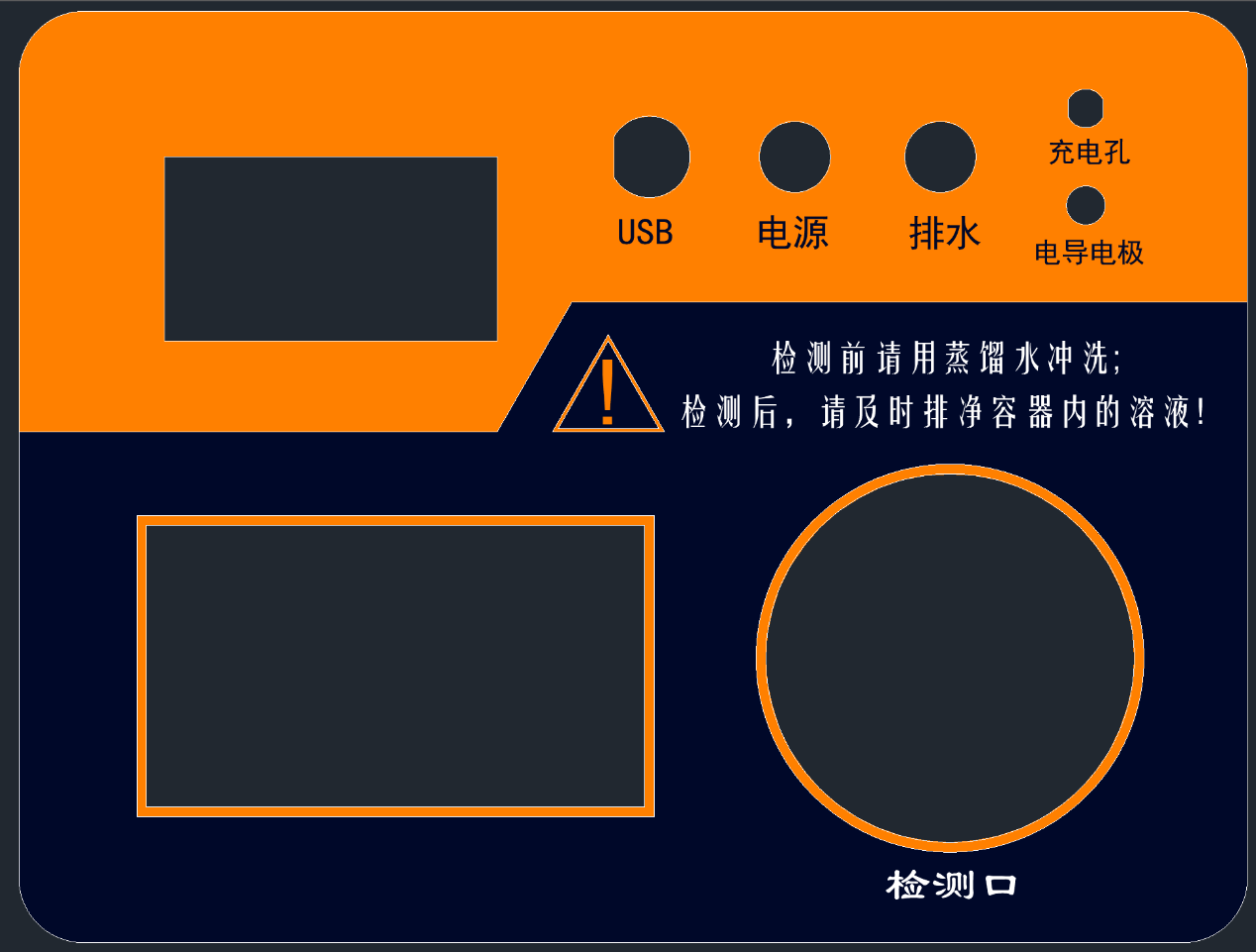

Reke-302W 絕緣子鹽灰密一體機各部分組成如圖2.1，各部分功能如下：
顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入?yún)?shù)、操作檢測、歷史記錄查看等功能。
打印機：以小票形式打印檢測結果，需要自行更換打印紙。
檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。
排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。
充電口：使用配套充電器通過充電口給儀器充電。
排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。
電源鍵：控制儀器總電源，按下儀器開機。
2.2 主要參數表及相關術語
| 項目 |
范圍 |
| 灰密度測試范圍 |
0—9.9999mg/cm2 |
| 電導率測試范圍 |
0-200000uS/cm |
| 鹽密度測試范圍 |
0—9.9999mg/cm2 |
| 灰密度誤差范圍 |
±3%FS |
| 電導率誤差范圍 |
±1%FS |
| 鹽密度誤差范圍 |
±1%FS |
| 顯示屏 |
7寸高清觸摸屏 |
| 電源電壓 |
12.6V 6000mAh鋰電池 |
| 環境溫度 |
0—40℃ |
| 相對濕度 |
≤85% |
| 外形尺寸 |
407*342*193mm |
| 儀器重量 |
4.6Kg |
相關術語：
1、參照盤形懸式絕緣子 reference cap and pin insulator
XP-70、XP-160、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253），通常7~9片組成一串用來測量現場污穢度。
2、爬電距離 creepage distance
在兩個導電部分之間，沿絕緣體表面的最短距離。
注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內。
3、統一爬電比距 unified specific creepage distance（USCD）
絕緣子的爬電距離與其兩端承擔的最高運行電壓（對于交流系統，為最高相電壓）之比，mm/kV。
4、附鹽密度 salt deposit density（SDD）
人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積，mg/cm²。
5、等值附鹽密度 equivalent salt deposit density（ESDD）
絕緣子單位絕緣表面上的等值附鹽量，mg/cm²。
6、不溶物密度（簡稱灰密） non soluble deposit density（NSDD）
絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積，mg/cm²。
7、現場等值鹽度 site equivalent salinity（SES）
根據GB/T 4585進行鹽霧試驗時的鹽度。用該鹽度試驗，在相同絕緣子和相同電壓下，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。
8、現場污穢度 site pollution severity（SPS）
在適當?shù)臅r間段內測量到的污穢嚴重程度ESDD/NSDD或SES的較大值。
9、現場污穢度等級 site pollution severity class
將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。
10、帶電系數K1 energy coefficient K1
同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測ESDD/NSDD（SES）值之比，K1一般為1.1~1.5。

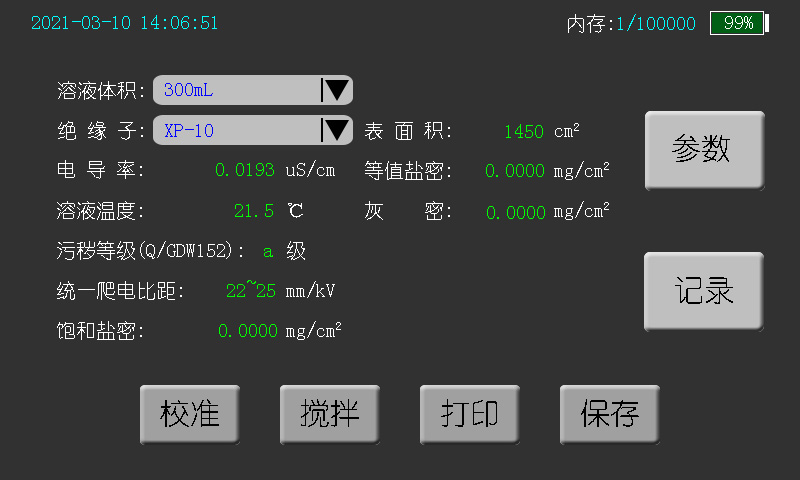

2.3 主測量界面
圖2.2
開機，即為測量頁面，測量工作均在此頁面進行，相關按鈕介紹見下表：
| 按鈕名稱 |
功能 |
| “參數” |
切換至“參數設置界面” |
| “記錄” |
切換至“記錄查看界面” |
| “校準” |
校準鹽密、灰密基準值 |
| “攪拌” |
將溶液污穢物拌勻并測量灰密值 |
| “打印” |
打印本次測量結果 |
| “保存” |
保存測試結果到內存中 |

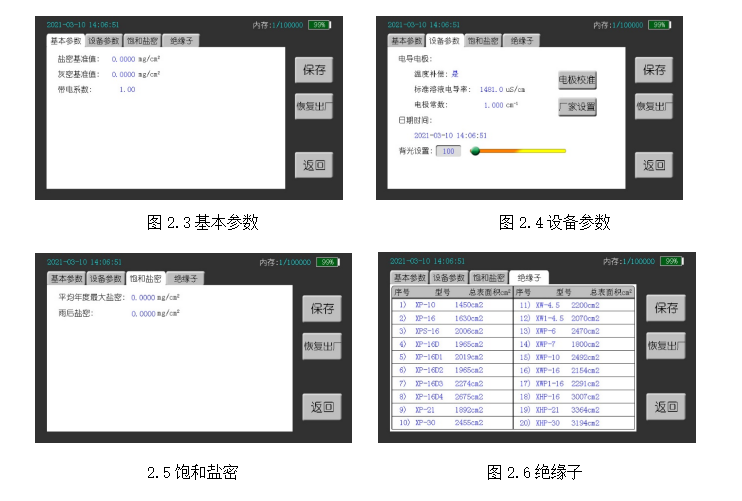

2.4 參數界面
相關“基本參數”、“設備參數”、“飽和鹽密”、“絕緣子”均在此頁面進行設置，相關按鍵介紹見下表:
| 按鈕名稱 |
功能 |
| “參數選項卡” |
點擊切換至相應設置界面 |
| “保存” |
保存當前選項卡設置的數據 |
| “恢復出廠” |
恢復當前選項卡數據為出廠值 |
| “返回” |
返回上級菜單 |
| “電極校準” |
通過設置的標準溶液電導率，自動校準測試中的電極常數 |
| “廠家設置” |
未開放用戶權限 |

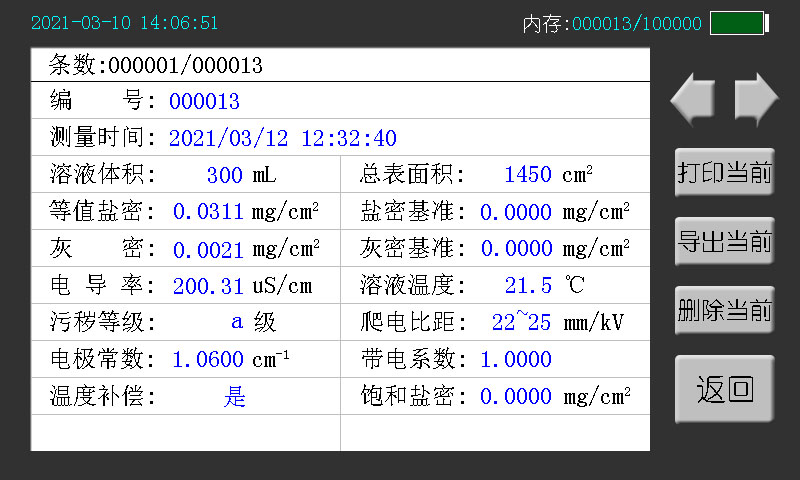

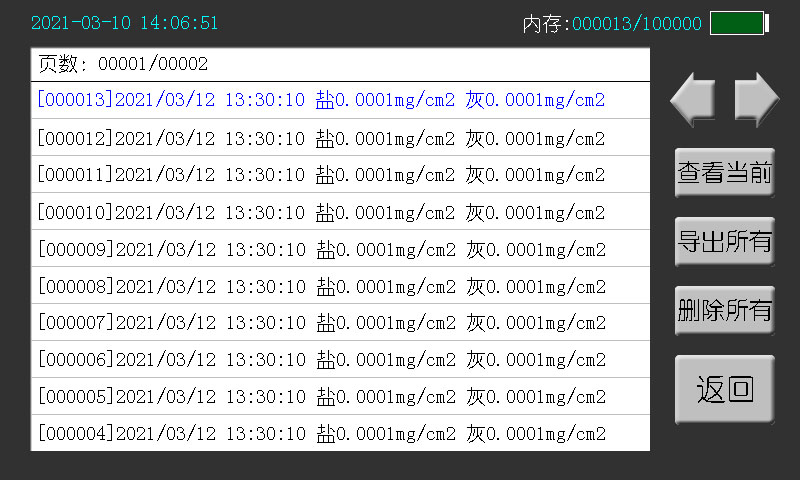

2.5記錄查看頁
圖2.7 記錄列表頁
圖2.8 記錄詳情頁
測量頁保存在儀器內存中的數據在該頁進行查看，圖2.7為記錄列表，可通過測量時間在該頁檢索需要查看的記錄。圖2.8為記錄詳情，在記錄列表點“查看當前”進入記錄詳情頁，按鍵介紹見下表:
| 按鈕名稱 |
功能 |
| “左箭頭” |
切換“上一頁”或“上一條” |
| “右箭頭” |
切換“下一頁”或“下一條” |
| “查看當前” |
切換到選中記錄的“記錄詳情頁” |
| “導出所有” |
將內存中所有數據條導出至U盤 |
| “刪除所有” |
格式化內存區，刪除所有數據 |
| “打印當前” |
打印當前記錄數據 |
| “導出當前” |
將當前數據條導出至U盤 |
| “刪除當前” |
刪除當前記錄數據 |
| “返回” |
返回上級菜單 |
三、操作說明
在進行絕緣子灰密度鹽密度檢測時，首先要使用蒸餾水對絕緣子進行清洗，然后使用清洗后的溶液進行灰密度鹽密度測量，測量完成之后可保存或打印測試結果。最后使用排水功能將被測溶液排出并對儀器的檢測口進行清洗。各項功能的具體操作步驟如下：
3.1配置溶液及擦拭絕緣子
3.1.1配置溶液
溶劑用量：標準普通型絕緣子每片用水量為300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。
絕緣子表面積與鹽密測量用水量關系表
| 絕緣子表面積（cm²） |
≤1500 |
1500～2000 |
2000～2500 |
2500～4000 |
| 用水量 |
300 |
400 |
500 |
600 |
3.1.2擦拭取樣
絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。
擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。
補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。
3.2測量功能的使用
3.2.1基準值校準
一般使用去離子水或蒸餾水。也可以使用質量合格的飲用純凈水，但以電導率小于10us/cm的水為宜。如使用飲用純凈水，則需要點擊“校準”將溶液的鹽密值作為基準值。
3.2.2鹽密值、灰密值的測量
1)將清洗絕緣子后的溶液倒入儀器的檢測口。
2)按下開機按鈕使儀器開機，儀器開機，在“溶液體積”選項框中選擇沖洗絕緣子所用蒸餾水的體積。
3)在“絕緣子”選項框里選擇被測絕緣子的型號，如沒有該型號可進入“參數”-“絕緣子”頁，修改絕緣子型號及表面積。
4)選好參數后，可按“攪拌”按鈕，儀器開始進行灰密度測量，測量完成后，可插入電極，將電極放入溶液中靜置，待測值穩定后，可保存或打印測試。插入電極后嚴禁按“攪拌”按鈕，否則會損壞電極。
3.2.3排水及清洗
將排水管插入排水孔，按下“排水”按鍵即可將被測溶液從排水管排出，待被測溶液全部排出后，再加入適量蒸餾水，進行清洗，可反復沖洗幾遍，直到容器內沖洗干凈并排盡所有蒸餾水后，恢復“排水”按鍵，拔出排水管。
3.2.4測量結果打印
點按“打印”按鈕可將此條檢測結果打印出來。
3.2.5測量結果保存
點按“保存”按鈕，儀器將當前檢測結果保存在儀器內部。
3.2.6更換打印紙
按下打印機面板上方卡扣，打印機面板彈起，放入打印紙，按下打印機面板即可。
3.3參數設置的使用
設置完成后，應按“保存”按鈕，保存當前選項卡信息，若想恢復出廠值，可按“恢復出廠”按鈕。“返回”按鈕將返回上一級界面。
3.3.1基本參數
鹽密基準值：在測量頁點“校準”按鈕后會自動保存溶液的初始鹽密值作為“鹽密基準值”，也可以用戶自定義。
灰密基準值：在測量頁按“校準”按鈕后會自動保存溶液的初始灰密值作為“灰密基準值”，也可以用戶自定義。
帶電系數：帶電與非帶電ESDD的比值，鹽密測量結果將乘以它，實際值應由當?shù)仉娏ρ芯坎块T提供。
3.3.2設備參數
溫度補償：溫度補償是將電導率測量值補償為20℃時的值。
標準溶液電導率：校準電極時使用的標準溶液的電導率。
電極常數：電導電極的規格，出廠均已標定，請輸入電極上的標定K值。
日期時間：輸入當前時間，按“保存”鍵更新眉頭時間。
背光設置：拖動進度條調節背光亮度。
3.3.3飽和鹽密
絕緣子表面在長期積污過程中，經歷積污(冬季)——清洗(雨季)——再積污(冬季)——再清洗(雨季)……這一循環往復，表面鹽密不斷增長。一般經若干年可達到動態平衡狀態，該狀態下的鹽密值可視為飽和鹽密。
平均年度較大鹽密：取3年的平均年較大鹽密值。
雨后鹽密：雨季后測得的鹽密值。
3.3.4絕緣子
出廠提供了20個常用絕緣子型號及表面積信息，用戶可根據實際情況對其進行修改，在測量頁調用自定義的絕緣子信息。
3.4記錄查詢的使用
3.4.1記錄列表
提供查詢保存在內存中的記錄概要，每頁可檢索10條記錄信息。
3.4.2記錄詳情
提供查詢保存在內存中的單條記錄詳細信息。
